シマノ磯シューズのワイヤーを自分で修理する。BOA無料パーツで壊れたシューズが復活です

f:id:usasan-isoturi:20200305184158j:plain

シマノ磯シューズで使用されてるワイヤー部分(BOAシステム)は長年使ってると切れたりするんですよ~

うささんのシューズも磯で切れました。ワイヤー同士を電車結びで連結してその場をしのぎましたが、磯の上の場合一歩間違うと大事故になるような出来事ですよね

実はこのワイヤー、システムごと無料で交換できるんです!

パーツの請求がまだお済でない方は

まずはコチラの記事を参考にパーツを請求してください



www.usasan-turi.info

 シマノ磯シューズのワイヤーを自分で修理する。作業工程を紹介

f:id:usasan-isoturi:20200310134912j:plain

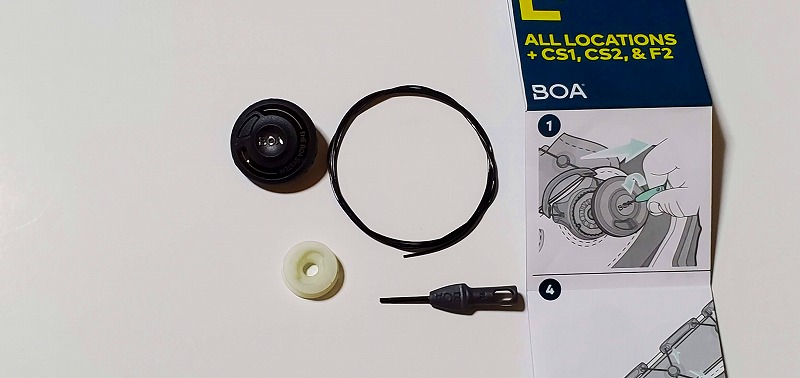

磯シューズなどに使われてる締め付け用のワイヤー部分、BOAシステムっていうんですが今回は実際にパーツ交換をした際の作業工程を画像つきで紹介します

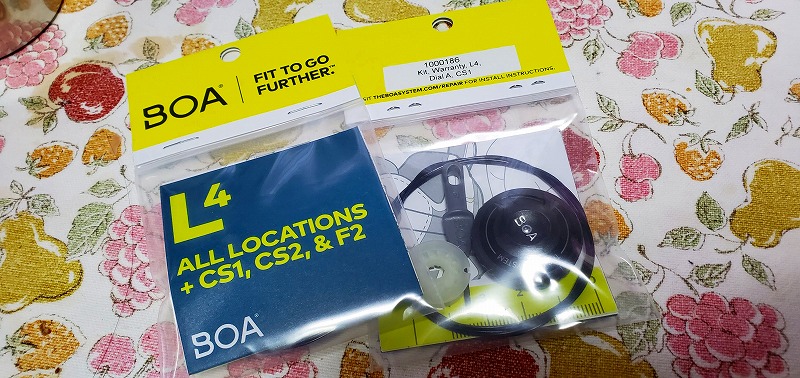

上の画像の通りのキットが2個送られてきますので順を追って解説しましょう

パーツには簡単な説明書もついてますのでまあ補足的な参考までにご覧ください

それとシューズの型番によって方法も多少変わると思います

ご自身のシューズと照らし合わせてみてくださいね



広告



シマノ磯シューズのワイヤーを自分で修理する。作業手順

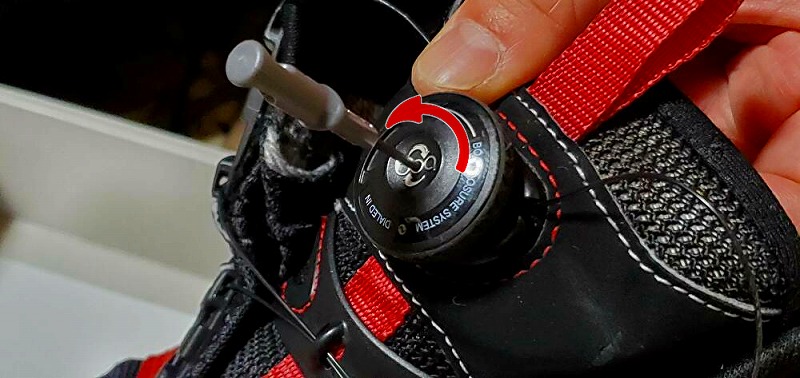

①まずは付属の専用ドライバーで蓋をはずします

f:id:usasan-isoturi:20200310134847j:plain

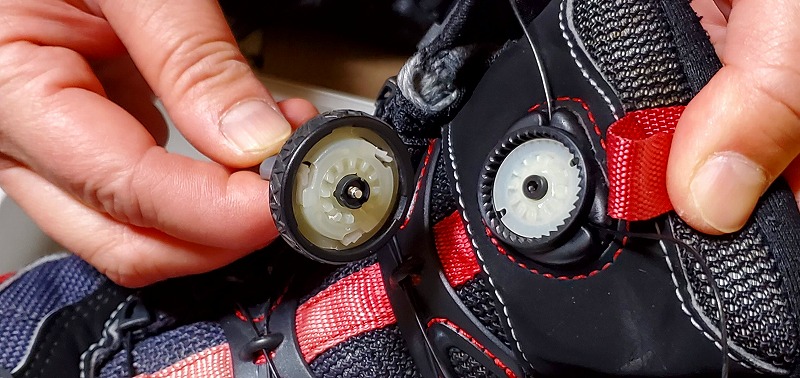

②外すとこうなります。外したパーツはもう不要です

ドライバーは最後に使うので捨てないでね

f:id:usasan-isoturi:20200310135052j:plain

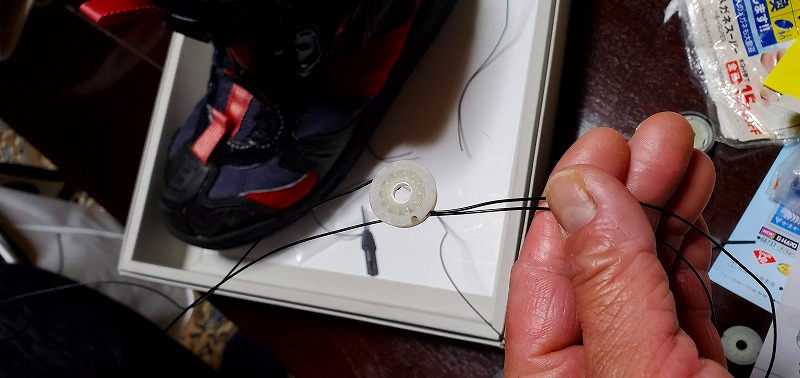

③白いギアとワイヤーごと取り除いてください

手で引っ張れば簡単に取れます

そしてキットの新しいワイヤーを取り除いた古いワイヤーと同じくらいの長さにカットしてください

そんなに神経質にならなくても大体で結構です。少し長めにカットした方がいいですね

f:id:usasan-isoturi:20200310135149j:plain

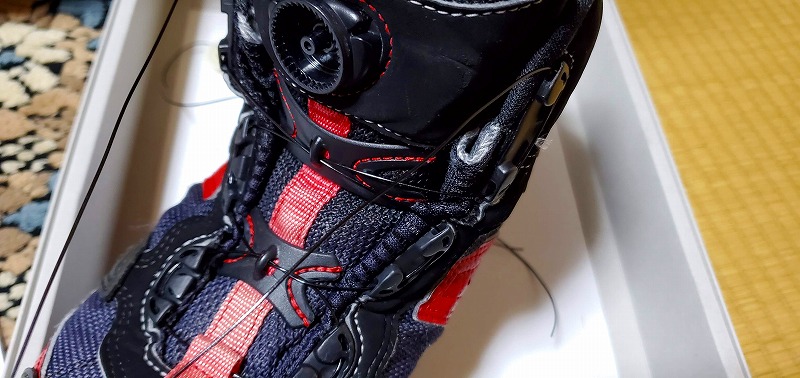

④カットした新しいワイヤーを靴に通していきます

もう片方の靴を参考に元通りに通していってください

これは靴の型番によって通し方が変わるのですがまあ普通の靴と大差ないのでわかると思います

f:id:usasan-isoturi:20200310135438j:plain

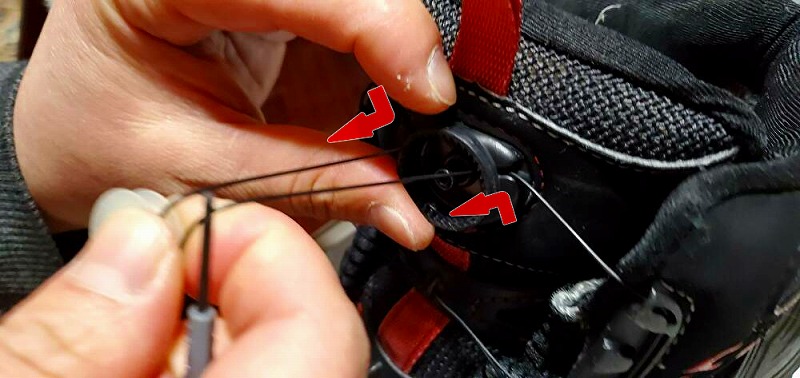

④最後は丸い部分に通します

最初これを忘れて次の工程に進んじゃってまたやり直ししましたw

f:id:usasan-isoturi:20200310135700j:plain



⑤ギアにワイヤーを通していきます

ここからはちょっとわかりにくいかも?できる限りの解説をします

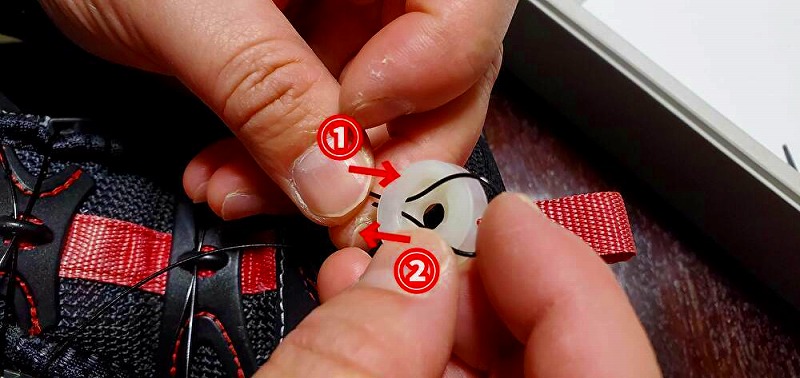

3つ穴が開いているので①左の外側から通して②真ん中の穴内側から出します

f:id:usasan-isoturi:20200310135958j:plain

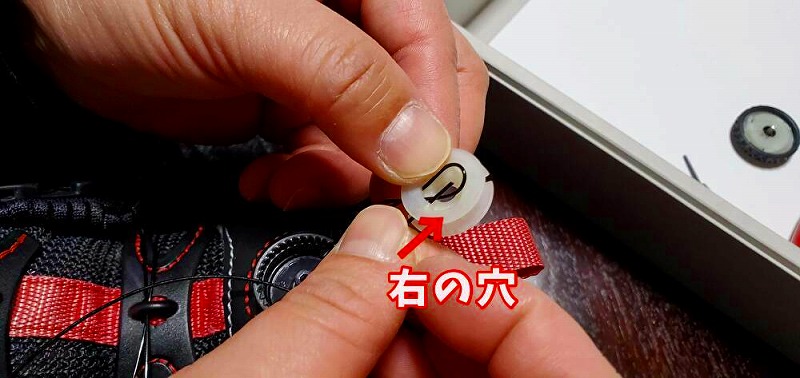

⑥もう一度ワイヤー通します

次は3つ目の右の穴に外側から通します

f:id:usasan-isoturi:20200310140217j:plain



⑦できた輪にワイヤーの端を通します

①左の穴から右の穴に通した時にできた輪の上から下に向かってワイヤー端を通してください次の画像も見て間違えないよう

そして靴側のワイヤー②を引っ張って締めていきます

f:id:usasan-isoturi:20200310140314j:plain

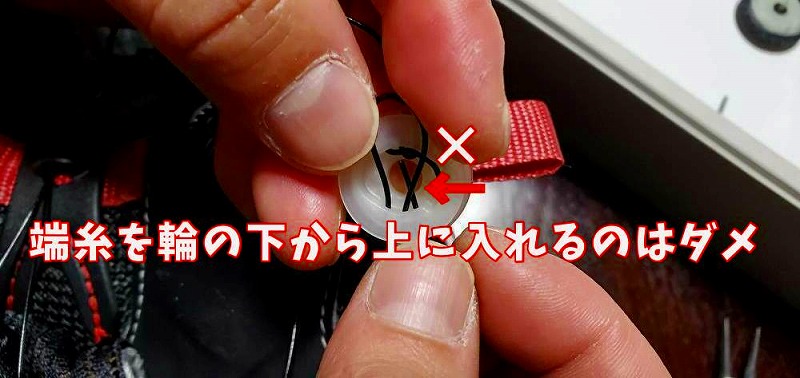

下の画像、輪の下から上に通すとワイヤーの端が上向いてギアから飛び出てしまいます

そうなると後でダイヤルを回した時に引っ掛かります

f:id:usasan-isoturi:20200310140513j:plain

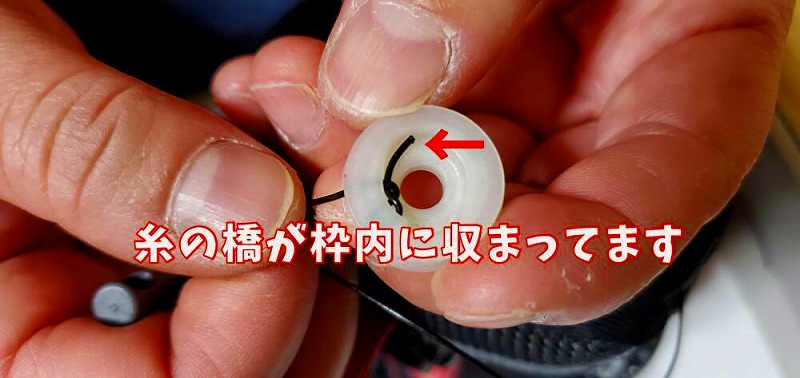

下の画像の結び目見えますか?

ワイヤーの端が下に向かってギアの枠内に収まってますね?

f:id:usasan-isoturi:20200310140756j:plain

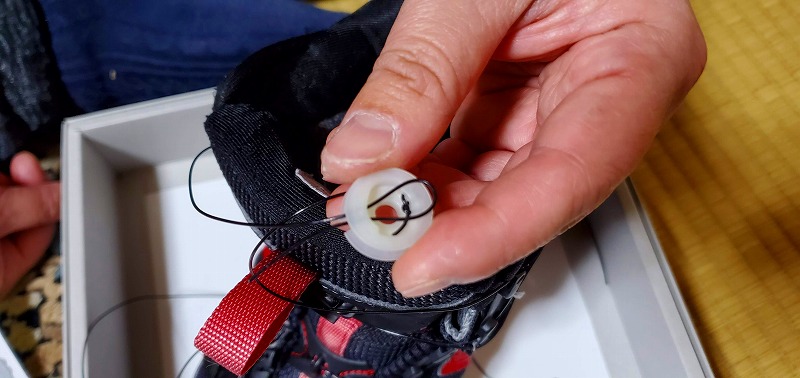

⑧同じ作業をもう片側も繰り返します

工程は⑤~⑦と同じです

f:id:usasan-isoturi:20200310140946j:plain

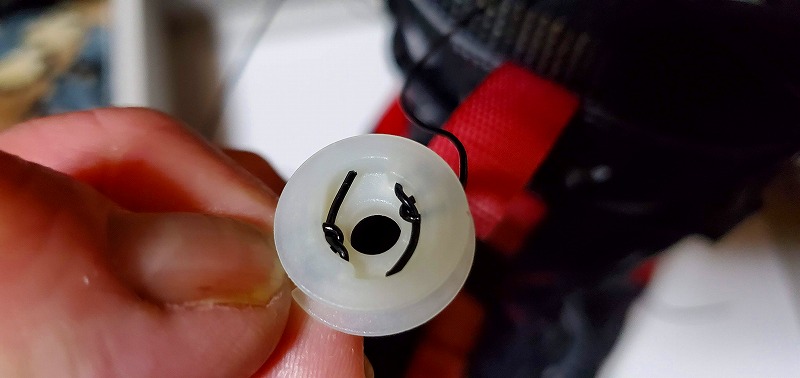

⑨両サイドのワイヤーが通ったらこれでほぼ完成です

ワイヤーの端が長ければ切って枠内に収めてください

f:id:usasan-isoturi:20200310141108j:plain

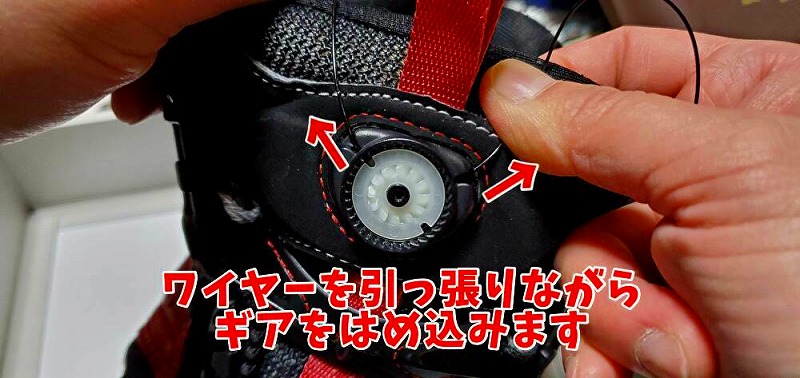

⑩ワイヤーの端部分を内側にしてシューズ側の黒い枠にはめ込みます

 シューズ側のワイヤーを両サイド引っ張りながらはめ込んでいきましょう

f:id:usasan-isoturi:20200310141536j:plain

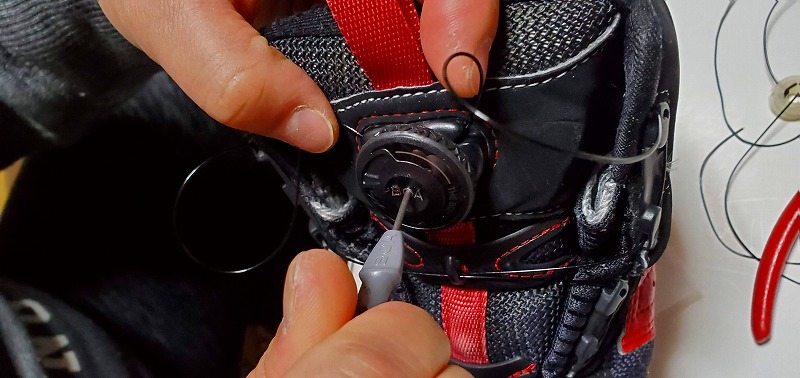

⑪蓋を元通り専用ドライバーで閉めて完成です

お疲れさまでした

f:id:usasan-isoturi:20200310141654j:plain



広告



シマノ磯シューズのワイヤーを自分で修理する。まとめ

いかがでしたか?

付属のマニュアルでも全然大丈夫ですが、自分の記念的に画像撮ったのでブログにしました

磯シューズは壊れたら命にも関わるものですから大切にメンテナンスしてワイヤーが切れそうなら交換してくださいね

今回は靴に通してあるワイヤーの折り返し部分が劣化して切れちゃってましたが

他の部分も切れかけてましたから、やはり負担も大きかったんだと思います

磯の上で切れたら大変ですし、船の乗り降りの瞬間に切れたりしたら・・・想像しただけでも怖いです

皆さんも安全に楽しく釣行するためには今一度確認してみてくださいね
